中控系统

  多媒体中控系统是iDste结合当今世界多媒体与控制领先技术,为各类应用多媒体的场合提供的一种综合性演示与控制 系统。如:学校的多媒体电教室、学术报告厅、机关宾馆的会议室、会议厅等。iDste系列综合了各种多媒体控制系统的特点,不但能完成对各种音视频输入输出设备的控制,还能对演播环境的照明、温度及其他辅助设备进行控制,以使演播达到最佳效果系统功能特性。

  会议室中控系统由主控制器、控制面板、无线液晶触摸屏、控制计算机、遥控器、遥控接收器等模块组成,具有以下特点:

  国际标准模块设计:

  单个模块有不同的功能,既可单独使用,又可组合使用,用户可根据需要选用不同的模块构建自己的系统,经济实用。

  符合个性化和适用性的操作方式:

  包括无线液晶触摸屏、全功能控制面板、简易操作键盘、红外遥控器、计算机软件等多种方式同步控制;全中文界面,非常适合与整体网络教学使用,同时在利用本地资源进行授课时也 具有十分的灵活性。整体上每一功能菜单均有中文操作提示,即看即会,且有在线帮助说明,简单明了。

  强大的多媒体教学资源支持:

  包括远程教学节目(远程会议系统)、实况转播教学节目(摄像机)、点播校园网 络视频教学节目(VOD)、本地实物展示台、多媒体PC演播CAI节目、DVD模式的教学节目、录像机教学节 目等,上述节目源无需进行格式和媒体转换,直接可以接入本系统。

  高度可扩充性:

  系统可将多种现代演播设备融为一体,简单操作即可尽显其能,同时系统具有的通讯功能可实现远距离教学、远距离会议、远程控制。

  独有的授课发言功能:

  系统允许操作者随时发言而不影响其他受控外设的工作状态。该功能特别适应于学术交流教学、讲演及产品展示等场合。

  卓越的红外学习功能:

  强大的智能型红外遥控学习功能,免除繁琐的遥控器操作。具备8种设备、每种设备32个功能按键的学习能力,存储容量大,几乎支持所有带遥控器的AV设备。

  结构简单,接口标准:

  系统采用嵌入组合式结构,所有控制及输入输出接口均采用中文及图标标识,美观生动、简洁大方,无需专业技能和专业培训即可轻松操作。

  支持对多种辅助设备的控制:

  包括电动幕布、电动窗帘、电源和灯光调节等功能,配合在用投影机播放媒体时进行适当的操作,以达到良好的播放效果。


  常见问题解答

  接通电源,中控不工作怎么办?

  答:1、中控电源插头未插上或向中控供电线路故障:检查供电线路。

         2、连接中控输出电源的多用电源插座上供电超过5A/220V或短路,使电源跳闸。

  AV信号输出时好时坏,在没有信号输出时,AV信号线插拔或拨动一下就能正常输出?

  答:AV线太差:低劣的AV线,除了线径太小外,更关键的是插头的插针直径小(≤3.0mm),插针短(≤12mm),外金属层直径太大,造成接触不良,请换用优质AV线。

  电动银幕不能升降?

  答:1、检查银幕接线是否正确,银幕控制一般输出采用三脚国标插座,其中中间的脚连接银幕的公共输入,另两脚为控制升或降。

         2、中控国标插座内接触片不正,使银幕插头与插座簧片接触不良,应急处理:A:在中控完全断电的情况下,用小的一字起子将插座内簧片拨正;B:将银幕插头稍向外扳。

  为什么RS232写码后,投影机仍无法控制?

  答:1、首先核对所提供的是不是该品牌、型号投影机的RS232控制码,还要核对其写码的波特率、校验位(一般为无校验),其中一个错误,就会导致投影机不能控制。

         2、检查随机提供的RS232写码线(为正线,即5-5,3-3,2-2)将中控与电脑的连接是否正确,特别是电脑上连接的是COM1还是COM2,要与运行写码软件时选项中相一致。

  启动电脑后,电脑屏幕无信号输出?

  答:1、检查电脑到中控的视频信号线是否松动,如果信号线松动,电脑屏幕上就会无信号输出。

         2、重新启动中控系统,中控系统中的视频功能模块的死机也会造成电脑无信号输出。


  注意事项

  是否提供功能强大的编程平台, 并且快速学会,不需专职人员,不需培训,这样大大节约施工成本和时间,维护更容易,提高售后客户响应速度(不需厂家派人支持) 想怎样设计就怎样设计,时间效率,不受限于厂家。

  功能方面要达到无所不控,可操控拼接墙、液晶墙、投影、摄像机、灯光、窗帘、幕布、电视、机顶盒、空调等等。可控一切串口设备、红外遥控设备、开关类设备等。

  界面方面要支持3D按钮、图片按钮等,支持自锁、互锁、连续发码、通讯反馈、一键(按钮)执行多动作,控制多个设备。

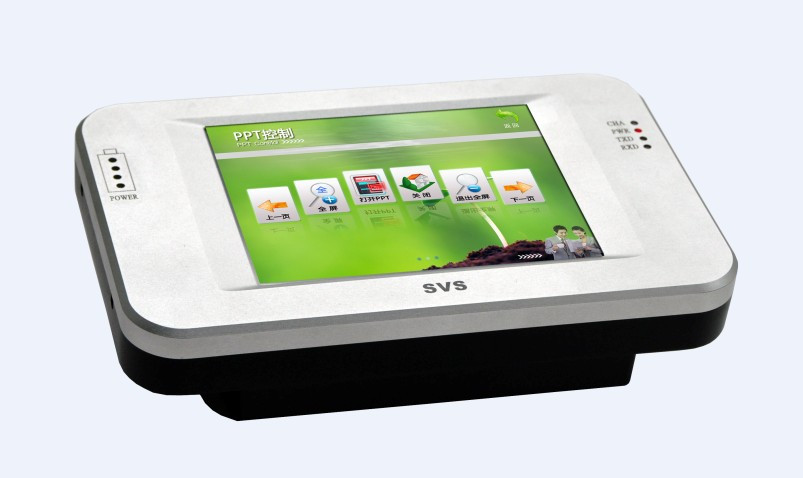

  触摸屏要点

  1、等级:必须是工业级。工业级的触摸屏,高速数字射频通讯,通电即可使用,不需任何设置,这样方便、直接,而且不受网络或网络病毒影响,即非采用WiFi的消费品平板电脑(民用级);


  2、系统:是否为嵌入式。嵌入式系统,工业级别,稳定可靠性高,而要谨慎选择采用安卓系统的消费类电子设备或windows系统的普通电脑(消费类电子和工业级专业产品在稳定性、客户形象等方面有很大差别);

  3、整体外观:是否超薄、轻便、时尚、科技,方便移动;

  4、底座:是否小巧、简约、潮流、不占空间;

  5、接收器:RF 433MHZ;

  6、数据通讯:双向。触摸屏和接收器都在硬件上支持数据双向传输,即当主机接收不到操控指令时,触摸屏会给用户作出提示;

  7、用户界面:提供强大的界面设计软件(编程平台),这点非常重要;

  8、尺寸:5.7或7寸/8寸比较合适,7寸分辨率要达到800*480;

  9、程序下载:专业3.5mm接口;

  10、其它:高速处理器,关闭待机时间大于3个月,可真正完全关机,不是假关机,即关机三个月后,不需重新充电也能开机工作。

  主机

  1、设计级别:要按照智能会议中控主机要求设计,非电教中控主机改装,不集成信号切换系统(矩阵),以降低整个系统崩溃的风险,信号系统与控制系统分开;


  2、处理器:最好达到32位,能快速处理各种复杂的控制指令;

  3、红外口:最好达到8路,红外数据有保存到电脑上成为红外库文件;

  4、红外学习器:内置,要大于64位,因为很多空调等设备红外数据是大于64位的;

  5、继电器:8路或以上,用于窗帘、电动幕布等控制;

  6、RS232串口:8路或16路,可编程。RS-232 串口,和RS-485互不关联,可同时使用;

  7、RS485/422串口:8路,可编程。RS-485 串口,和RS-232互不关联,可同时使用;

  8、摄像跟踪:要支持。

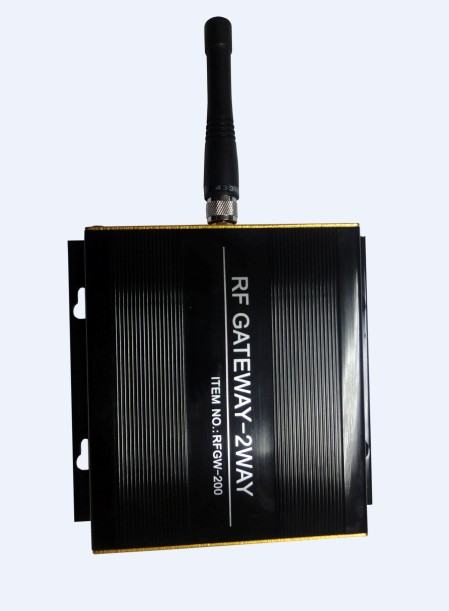

  接收器

  1、通讯方式:RF 433MHZ;

  2、通讯距离:不小于80M视距;

  3、支持中继;

  4,可以多个连接。
